Processo de Execução de Estaca "mega"

1. Análise do problema

Antes de se chegar a uma solução, é necessário analisar tecnicamente a Superestrutura da Edificação e realizar um mapeamento das Anomalias verificadas. A partir desta Análise Técnica e, verificando que houve Recalque Diferencial (Ocorrência de Fissuras e Trincas a 45º), será definido o quantitativo de Estacas de Reforço de Fundação a serem executadas em decorrência dos Recalques Diferenciais pontuais verificados na superestrutura como um todo. Portanto, nestes casos, o Reforço de Fundação indicado técnica e financeiramente se falando, se dá através da execução de Estacas de Reforço de Fundação Tipo “MEGA”.

A ESTACA DE REFORÇO DE FUNDAÇÃO TIPO “MEGA” CONCRETO É UTILIZADA ONDE HÁ APENAS ESFORÇOS AXIAIS (VERTICAL / DE PONTA / COMPRESSÃO). PARA ESFORÇOS HORIZONTAIS, NO CASO DE ATERROS OU EM SOLO COM ALTA RESISTÊNCIA SUPERFICIAL, A ESTACA DE REFORÇO DE FUNDAÇÃO A SER EXECUTADA É A DO TIPO “MEGA” METÁLICA, A QUAL É COMPOSTA POR SEGMENTOS DE TUBOS MECÂNICOS (AÇO CARBONO).

2. Estudo do Projeto Estrutural

O Projeto de Reforço de Fundação é necessário, pois apresenta dados das investigações do tipo de solo existente, da carga que a fundação recebe e os pontos onde serão instalados; Com esses dados em mãos, é possível observar os pontos de execução das Estacas “MEGA” e o quantitativo de carga que receberá após sua execução. Além disso, esse cálculo da carga admissível de serviço está relacionado com a escolha do Macaco Hidráulico, pois é fundamental observar se a capacidade máxima de carga do Equipamento é suficiente para cravar os segmentos ao solo.

3. Abertura da vala

Finalizada a etapa dos estudos e constatado que houve Recalque Diferencial pontuais, agora é o momento de iniciar a execução da Estaca “MEGA” propriamente dita. Sendo assim, primeiramente, deve-se executar a abertura de uma Vala, no ponto onde ocorreu o Recalque Diferencial, com o intuito do Profissional conseguir posicionar o macaco hidráulico e o segmento de cilindro de concreto sob a Viga Baldrame ou em outro elemento estrutural da infraestrutura (Blocos de Ancoragem, Sapatas Isoladas ou Corridas, Radier, etc).

A abertura da Vala permite observar a condição estrutural (ocorrência de Fissuras, Trincas e/ou outras Anomalias) da Infraestrutura e também verificar se há a existência de Viga Baldrame ou não. A existência da Viga Baldrame faz toda diferença para a execução da Estaca de Reforço de Fundação, pois é a partir deste aparato estrutural que se dará o esforço de reação do macaco hidráulico, necessário para a cravação dos segmentos de cilindros de concreto. No caso, utilizando-se do apoio desta tal Viga Baldrame.

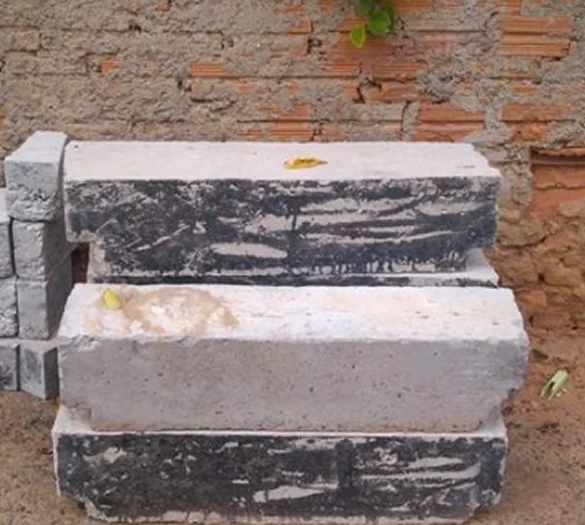

Caso a Infraestrutura não seja composta por Viga Baldrame ou outro elemento estrutural de fundação, no caso, composta por Alvenaria (Tijolos de Barro, Cerâmicos, de Concreto, Pedra bruta, etc.) de baixa resistência, a solução se dará através da utilização de uma pequena Viga pré-fabricada de concreto (0,20 cm X 0,90 m X 0,20 m), que fará a vez desta tal Viga ou de qualquer outro elemento estrutural de fundação, pois ela terá a função de distribuir uniformemente os esforços solicitantes, evitando o esmagamento da alvenaria de apoio.

4. Início da cravação

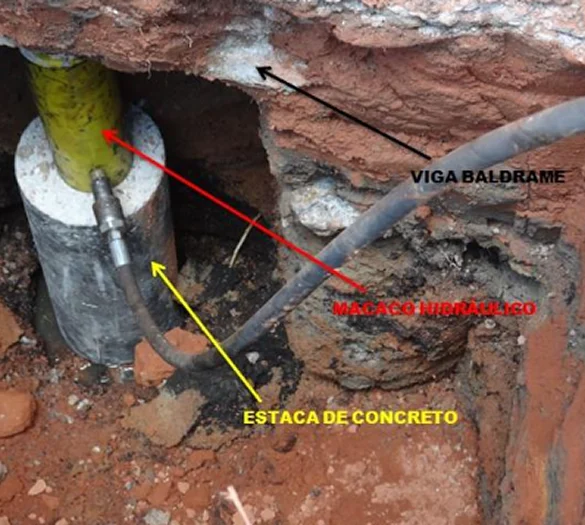

A cravação da estaca “MEGA” é executada em conformidade com os conceitos da 3ª Lei de Newton (Ação e Reação), como descrito anteriormente. Sendo assim, posiciona-se o primeiro elemento que será cravado no local especificado pelo Projeto de Reforço de Fundação. O macaco hidráulico é colocado sobre o elemento (segmento cilíndrico de concreto) e aplicar-se-á uma força contra a Viga Baldrame ou outro elemento de fundação, e como reação, esta tal Viga ou outro elemento de fundação, aplica a mesma força contra o Macaco Hidráulico, que é a força necessária para cravar paulatinamente o referido segmento cilíndrico de concreto ao solo.

Por isso que a etapa do estudo do Projeto de Reforço de Fundação é de grande importância, pois caso o macaco hidráulico não aplique carga suficiente para cravar a estaca, torna-se a execução inviável de ser realizada. Quando é alcançado o valor da carga de cravação, é cessada a aplicação da força e finalizada a instalação do primeiro segmento. Todo esse processo continua até atingir a profundidade necessária, através da cravação de tantos cilindros de concreto que sejam necessários, até ter-se a garantia da estabilização total da superestrutura no local indicado, equilibrando-se assim, as forças de ação e reação. É neste momento que verifica-se a profundidade da Estaca e a carga aplicada para estabilização da superestrutura; dados estes que comporão o Memorial Técnico Descritivo (Registro Fotográfico e Dados Técnicos) a ser enviado ao Cliente.

5. Conexão entre os segmentos e a superestrutura da edificação

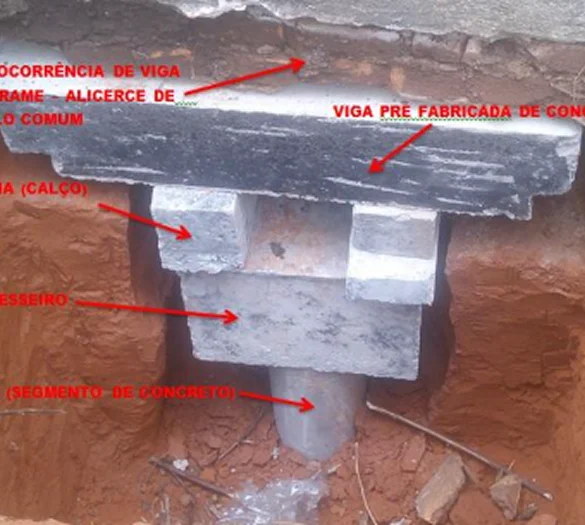

O último segmento cilíndrico de concreto é cravado ao solo, mas não entra em contato com a Viga Baldrame ou a outro elemento de fundação ou à Viga pré-fabricada de concreto, caso seja necessário ser instalada; já que é deixado um espaço entre esses dois elementos estruturais. Nesse espaço, posiciona-se o travesseiro em formato de paralelepípedo, que é um bloco de concreto armado, sobre a estaca. Em seguida, é encaixado algumas peças de concreto (cunhas) cravadas energicamente, como calço.

Após o calçamento, o local onde estava instalado o macaco hidráulico é preenchido com argamassa.

A instalação da Viga pré-fabricada de concreto é executada com o objetivo de distribuir a carga da superestrutura de maneira uniforme até à estaca. Caso não fosse realizada essa etapa, toda a carga seria concentrada apenas no ponto de pequeno contato da estaca, e assim, aumentando a Pressão (Efeito punção), esmagando a alvenaria de apoio.

6. Fechamento da Vala

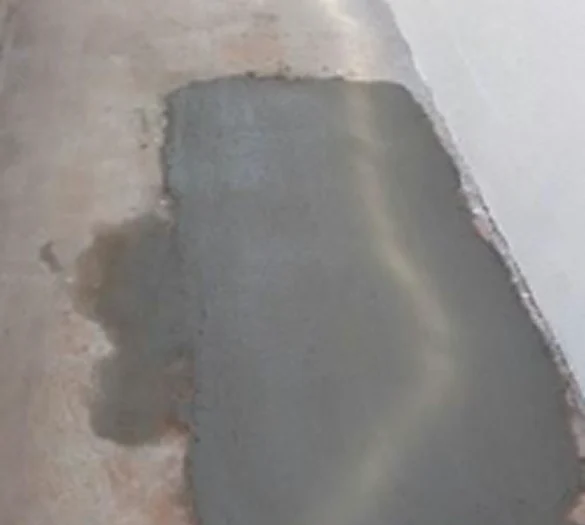

Por fim, após realizado todas as etapas citadas acima, retira-se o macaco hidráulico através da utilização de um Macaco Hidráulico Secundário, denominado “Macaquinho” e, por fim, realiza-se o fechamento da Vala, com a compactação enérgica do solo, que foi retirado no momento da abertura da vala, dando acabamento da superfície, finalizando, assim, a execução da Estaca de Reforço de Fundação Tipo “MEGA” CONCRETO.
